はじめに
シネマレンズをデジカメで使う時に規格の差からくるケラレ（周辺減光）についての覚書
（たいして調べずに買って、ん？あれ？思ったよりケラレるな。。。ってなったのがきっかけ）

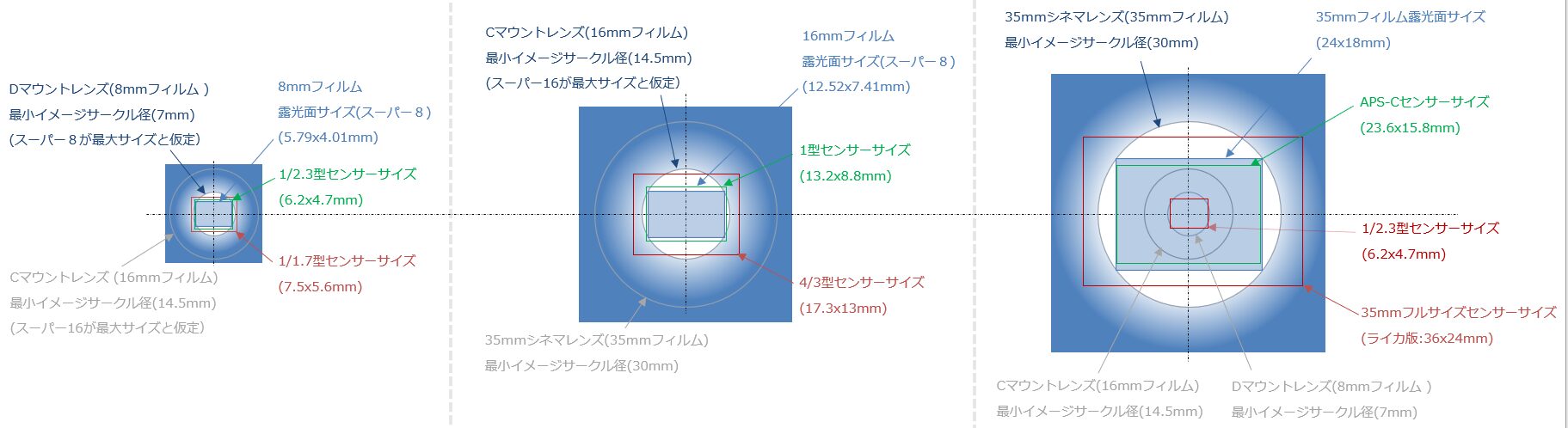

35ｍｍ/16ｍｍ/８ｍｍフィルム用レンズ使用時のケラレの目安は、。。。

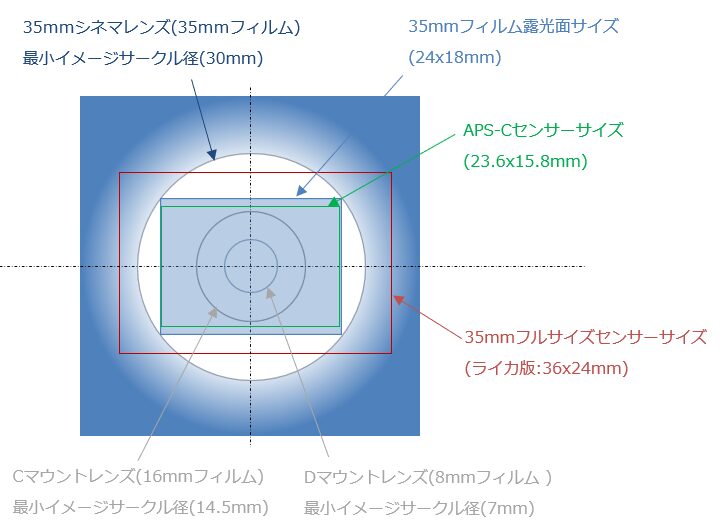

- 35ｍｍシネレンズ
→ APS-C機までは、どの35ｍｍシネレンズでもケラレはほぼ”なし”
→ 35ｍｍフルサイズ機は、レンズ次第

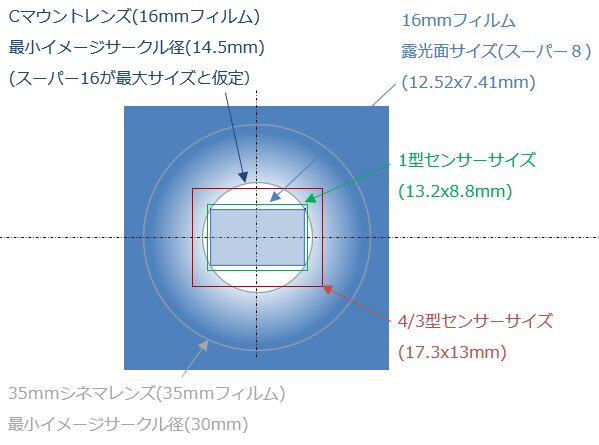

（イメージサイクル次第：特に広角寄りのレンズ（50ｍｍ以下）要注意） - Ｃマウントレンズ (16mmシネ用カメラのユニバーサルマウント)
→ 1″型センサー機（Nikon1のみ）までは、どのＣマウントレンズでもケラレはほぼ”なし”
→ マイクロフォーサーズ機では、レンズ次第

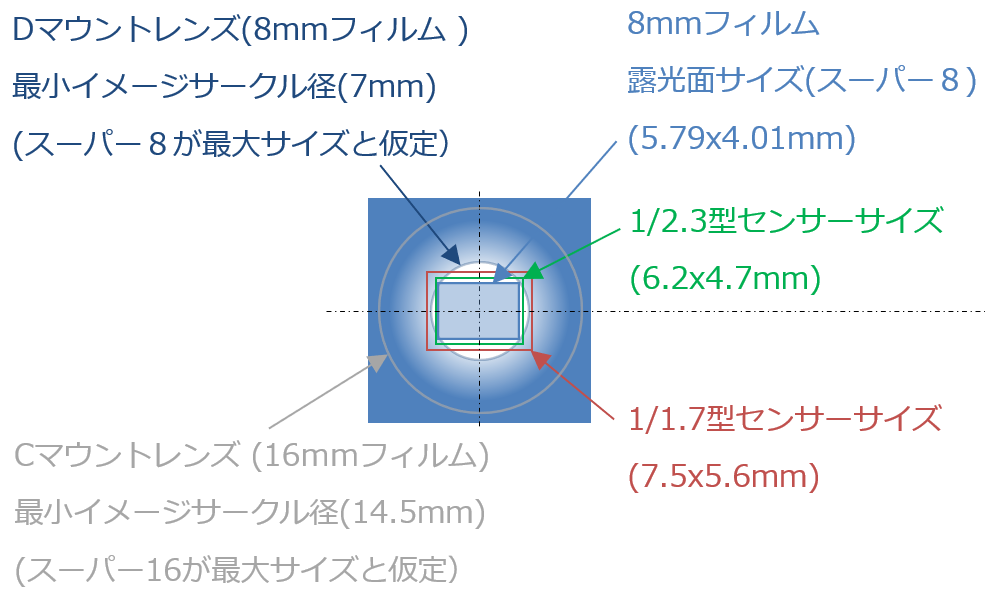

（イメージサイクル次第：特に広角寄りのレンズ（25ｍｍ以下）要注意） - Ｄマウントレンズ (8mmシネ用カメラのユニバーサルマウント)
→ 1/2.3″型センサー機（PentaxQ,Q10のみ）では、どのＤマウントレンズでもケラレはほぼ”なし”
→ 1/1.7″型センサー機（PentaxQ7,QS-1のみ）では、レンズ次第
（イメージサイクル次第：特に広角寄りのレンズ（12.5ｍｍ以下）要注意
↑を調べているときに、イロイロと規格の背景とか概要とかが知る事ができて面白かったので、以下で記事化。
まずは基準となる35ｍｍフィルムから
同じ35mm幅のフィルムを使っていても、1コマの画像のサイズは映像用と写真用で異なる。

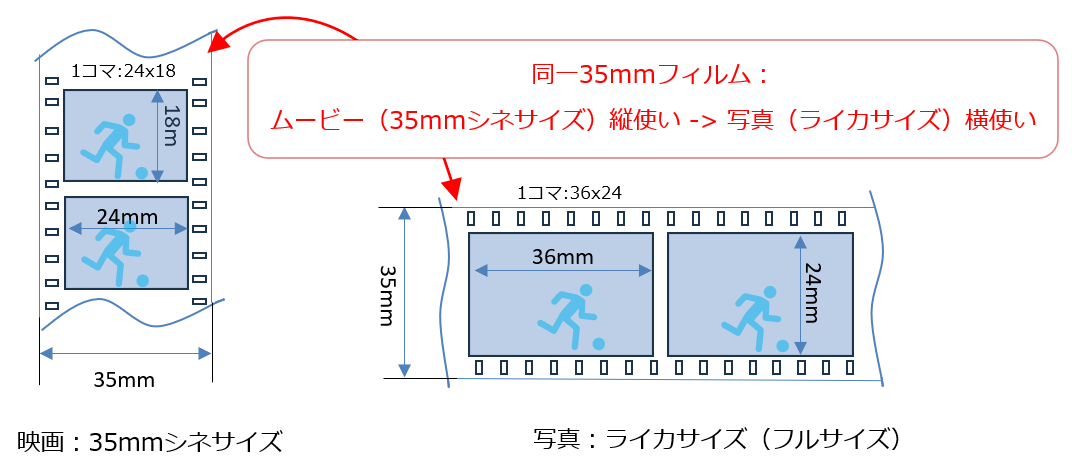

35ｍｍフィルムの映画用フォーマットと写真用フォーマット
同じ幅（35ｍｍ）のフィルムを使用していても、映画用フォーマット ”35mmシネサイズ” と 写真用フォーマット ”ライカ版” (ライカフォーマット、35mmフルサイズ) では一コマのサイズが異なる。
- 映像撮影に使われる”35mmシネサイズ” とは、
35ｍｍ幅のフィルムを”縦向き”に使用し、映像用として規定したサイズ
（１コマサイズ ：24mm(横) x 18mm(縦) ← これが基準) - 写真に使われる”ライカ版” (ライカフォーマット）とは、
ライカが同じ35ｍｍ幅のフィルムを”横向き”に使用し、 シネマ2コマ分を1コマして写真用として規定したサイズ
（１コマサイズ ：36mm(横) x 24mm(縦) )
つまり、ライカが規定した1コマのサイズは、
- 35ｍｍシネサイズの1コマの横幅がそのまま縦幅 → 縦幅24mm
- シネマ2コマ分を1コマして横幅に→ 横幅36ｍｍ (=18mmｘ2)
この1コマサイズ：36mm(横) x 24mm(縦) が、”ライカ版 (ライカフォーマット)” のサイズ。
（両規格とも使用するフィルム幅は同一の35mmであるが、露光面である1コマのサイズが異なる）
で、このライカ版と同じフォーマットサイズを画像センサーに搭載したデジカメが、 ”35mmフルサイズ” 機。
→ 35ｍｍフィルム時代の写真の露光面サイズ と（フルで）同じサイズという意味なのか、デジカメセンサーがそれよりも小さいAPS-C、4/3型から始まっているのでその意味での”フル”なのかは、不明。。。
- 写真用 ”ライカ版 (ライカフォーマット)” ( 35mmフルサイズ)
： 露光面サイズ 36mm x 24mm - 映像用 ”35mmシネサイズ”
： 露光面サイズ 24mmx 18mｍ
35mm 映像用フォーマット / 写真用フォーマット の比較
差異は
- 露光面サイズが違う：
- 35mmシネサイズ: 24mmx18mm ↔ ライカ版: 36mmx24mm
- 二コマを一コマにしているので 撮像面積は単純に倍（ｘ２）
- 35mmシネサイズ: 24mmx18mm ↔ ライカ版: 36mmx24mm
- レンズに求められる最小イメージサークル（露光面の対角線長）も当然変わる
- 35mmシネサイズ: 30mm ↔ ライカ版: 43.3mm
- 縦横比が変わる：
- 35mmシネサイズ: 4:3（1.33） ↔ ライカ版: 3:2（1.5）
デジカメでなんで縦横比の違うセンサがあるんだろうと思っていたら、、こんなところに背景があったのかと。
→ 縦横比 3：2 のセンサー比は写真用として規格化されたライカフォーマットから派生したセンサー（例：APS-C）
→ 縦横比 4：３ のセンサー比はシネマ用の露光面規格サイズから派生したセンサー（マイクロフォーサーズとか1/1.7型とか）
とみておけば良いかと。
映像用 35ｍｍ、16ｍｍ、8ｍｍフィルム
つづいて、映像用35ｍｍ/16ｍｍ/8ｍｍフィルムの規格について
映像用フィルム幅には、 35ｍｍ、16ｍｍ、8ｍｍのサイズがある
( 35ｍｍフィルムの約半分が16ｍｍ、さらにその半分が8mmにしたのが規格のベース (単に縦半分に切っているだけ))
用途は、
- 35mmフィルムは映画用
- 35ｍｍフィルムの約幅半分の16mmも商業用。ロケ、ドラマ等々カメラの小型化が必要な場面にて16ｍｍフィルムカメラが用いられた（らしい）
- さらにそのフィルム幅半分の8ｍｍフィルムは、より小型化されたカメラに使用され、主に個人用の映像撮影に用いられた。
さて、それぞれのカメラで使用されるマウントは
- 35mmカメラ用レンズ : ユニバーサルマウントはなし、各カメラ会社専用マウント
←16ｍｍ/８ｍｍカメラ用レンズでもカメラ会社専用マウント（Arriflexとか）もあるので念のためCheck要 - 16ｍｍカメラ用レンズ : Cマウントがユニバーサルマウント
←Cマウントレンズと書いてあれば16ｍｍカメラ用 - 8ｍｍカメラ用レンズ : Dマウントがユニバーサルマウント
←Dマウントレンズと書いてあれば8ｍｍカメラ用
ケラレ（周辺減光）の見通しを立てるためにレンズ毎のイメージサークルの下限値を設定
シネレンズのイメージサークル径の下限値
さて、16ｍｍ/８ｍｍフィルム規格にはいくつか露光面サイズ違いがあるが、、
”対応レンズのイメージサークル直径は、各規格における露光面の最大サイズは最低限確保されているはず”、の前提を基にして、、
各々の規格の中から最大露光面サイズをピックアップし、各マウントレンズのイメージサークル直径の下限値として設定しておく。
（確保していなければ、ケラレ（周辺減光）が発生するので。。。）
35ｍｍ規格も追加すれば、各イメージサークル径は
- 35mmフィルムシネマ規格：露光面1コマサイズ：24mm×18mm
→ 対角線長 30ｍｍ （= イメージサークル径（想定下限値）） - 16mmフィルムシネマ規格：露光面1コマサイズ (最大：スーパー16規格)：12.52mm×7.41mm
→ 対角線長 14.5ｍｍ （= イメージサークル径（想定下限値）） - 8mmフィルムシネマ規格：露光面1コマサイズ (最大：スーパー8規格)：5.79mm×4.01mm
→ 対角線長 7.0ｍｍ （= イメージサークル径（想定下限値））
写真用ライカ版規格、APS規格
写真用 ”ライカ版 (ライカフォーマット)” ( 35mmフルサイズ) の露光面サイズは、前述の通り 36mm × 24mm
対する「APS規格」（Advanced Photo System）は、1996年に登場した、フィルム幅を従来の35mmから24mmへと小型化した規格。
この規格では、以下の3種類のフォーマットが規定された。
- APS-H（High vision）:
規格のベースサイズ。露光面サイズは、30.2mm × 16.7mm。アスペクト比は 16:9 - APS-C（Classic）:
APS-Hの左右をトリミングし、ライカ判と同じ 3:2 の比率にしたサイズ。露光面は 25.1mm × 16.7mm 。
フィルム幅の縮小（36mm→24mm）に比例し、一辺の長さもライカ判のおよそ 2/3（約0.67倍）。 - APS-P（Panorama）:
APS-Hの上下をトリミングしたパノラマ用サイズで、露光面は 30.2mm × 10.1mm（3:1）
ライカ版・APS-C用レンズのイメージサークル径の下限値
露光面１コマのサイズから各レンズのイメージサークル径の下限値は
- ライカ版規格：露光面1コマサイズ：36×24mm
→ 対角線長 43.3ｍｍ （=イメージサークル径（下限値）） - APS-C 規格：露光面1コマサイズ：25.1×16.7mm
→ 対角線長 28.4ｍｍ （=イメージサークル径（下限値））
まとめ

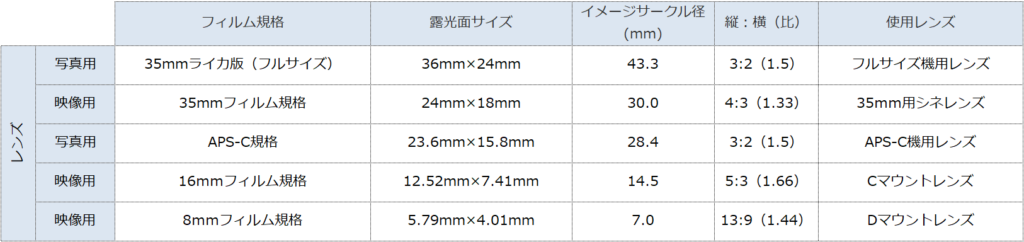

各レンズのイメージサークル目安（下限値）をリストにしてみれば、
| フィルム規格 | 露光面サイズ | イメージサークル径 (mm) | 縦：横（比） | 使用レンズ | ||
| レンズ | 写真用 | 35mmライカ版（フルサイズ） | 36mm×24mm | 43.3 | 3:2（1.5） | フルサイズ用レンズ |
| 映像用 | 35mmフィルム規格 | 24mm×18mm | 30.0 | 4:3（1.33） | 35ｍｍ用シネレンズ | |
| 写真用 | APS-C規格 | 23.6mm×15.8mm | 28.4 | 3:2（1.5） | APS-C機用レンズ | |
| 映像用 | 16ｍｍフィルム規格 | 12.52mm×7.41mm | 14.5 | 5:3（1.66） | Cマウントレンズ | |
| 映像用 | 8ｍｍフィルム規格 | 5.79mm×4.01mm | 7.0 | 13:9（1.44） | Dマウントレンズ | |

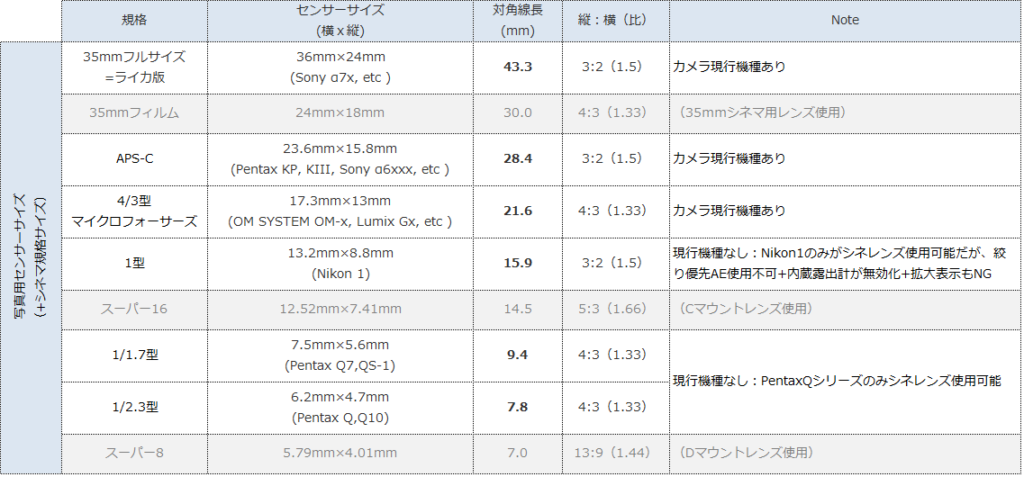

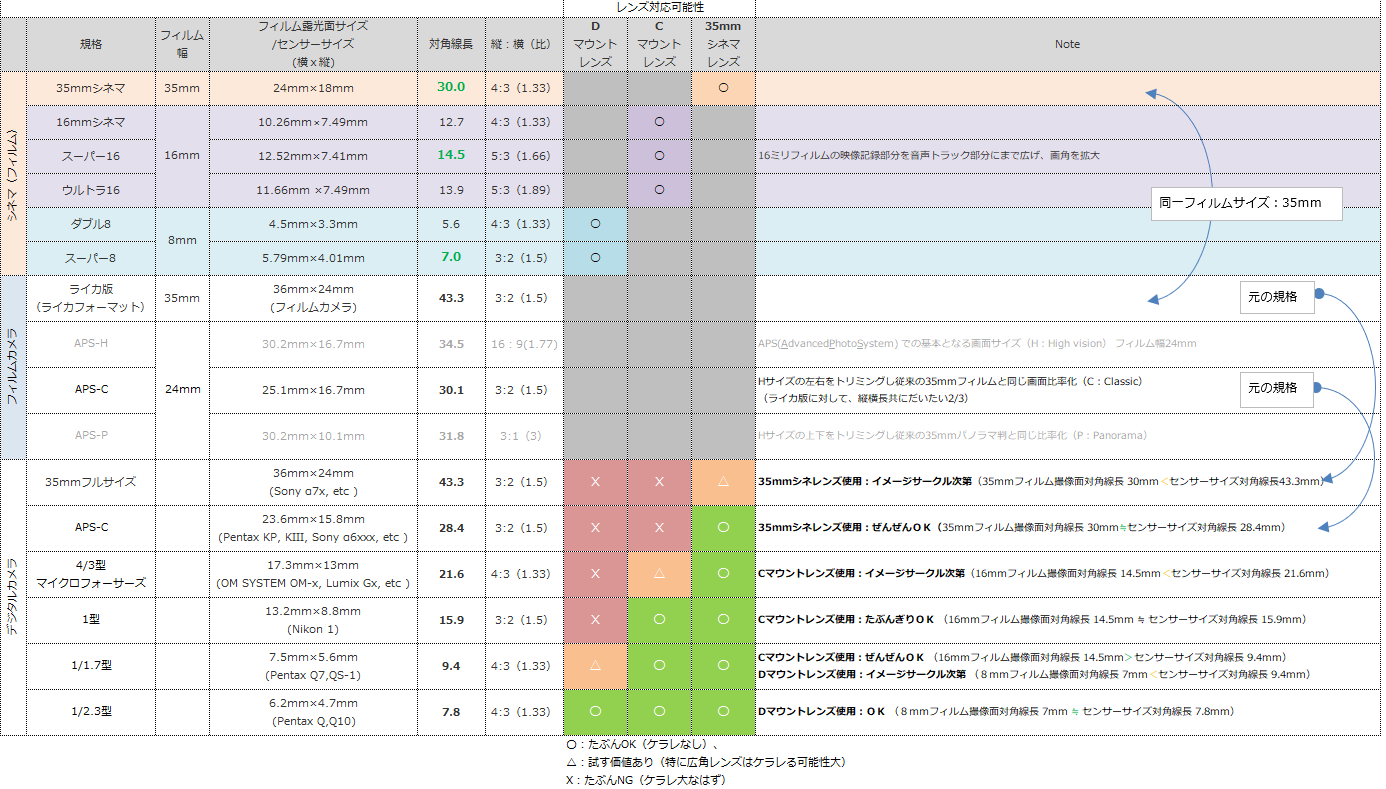

これをつかって、デジカメ側の各センサー規格と比較。 ”ケラレ発生有無のざっくり見通し”を立ててみる
次の記事は、”デジカメのセンサーサイズ規格” のまとめ
最後のまとめで、”ケラレ発生有無のざっくり見通し”
（シネレンズのイメージサークル直径（本記事）とデジカメのセンサーサイズ（次の記事）の比較から ）
追記
Sony α7Rにアダプターつけて保有のPentaxレンズ使っていたが、シネレンズも遊べることに気づいた。（遅ればせながら。。←ネットにも情報も一杯あるのでありがたい）
使ってみると、確かにおもしろい。使ってみるとよくわかる。価格も手ごろなレンズが多いし、写りも好みなレンズがまだまだ流通している。
シネレンズ繋がりから、Pentax Q7を使ってお手頃なC&Dマウントレンズにも手をだしはじめたのだが、当たり前を知らない自分には ”ん？” が多かったので、まずは目安立てのために調べたことから覚書化
